この何日か、お部屋に閉じ籠もりッス。
レコード音楽を、PCに取り込むにはむにゃむにゃ
どッしようかな~と。

PCには、デジタル音楽や映像は、取り込める
ボイスレコーダーは、マイクからの声を、取り込める。
悩むな~

ピーンと来たのが、A/DコンバータとD/Dコンバータ
レコード・アナログ音源をデジタルに変換すれば、PCにとりこめるやん

日本橋へGO=

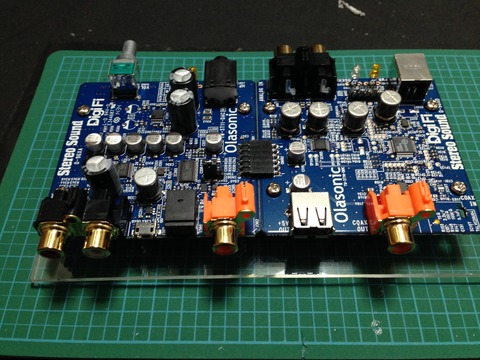

見つけました、裸基板・D/DコンバーターとD/Aコンバーター
保証の無いバルク品 2個で、2,000円
少ない小遣いやけど、即購入
ケースは、もちろんアクリルです。

IMG_1535

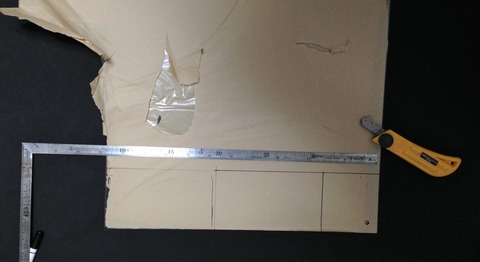

アクリル切り出し準備。

IMG_1538

カッターで、切り取ります。

IMG_1540

3mmの下穴を空けて、スペーサを入れ基板取り付けます。

IMG_1539

(D/Aコン基板 )        (D/Dコン基板)
ビス穴は、ずれてましたが OKッス

IMG_2099

取込・再生ソフトは Audacityを入手
デンスケ君で、試験
デンスケの出力を、D/Dに入れ USBを経由してPCへ

録・再生完了

               青LED 96kHz設定 / 橙LED 5V電源供給。

バルク基板は、一応ハイレゾ対応らしいですヨ
96KHz/24ビット

IMG_2102

視聴してみます~
上々
IMG_2109


アクリル板で、レコード立ても作って見ましたよ。

IMG_2110


良い感じ

IMG_E2106

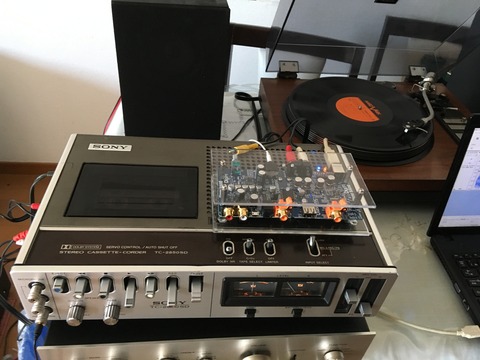

録音風景

レコードプレーヤー~プリアンプ~A/Dコン~PCへ記録。 MP3方式
WEBみたら、レコードを、CDへ変換するサービスがありました。

以上、閉じ籠もり老人の実験でした😂
では

注意)旧型のプレイヤー出力を、A/Dコンに入れても録音出力が低いので
フォノイコライザー が必要です。
実験では、プリアンプを経由させて、出力電圧を上げています。


 SONY TC-2850SD デンスケの 録音準備で

IMG_2029




日本橋へGO


IMG_1516

上新で、クリーナーとカセットを入手
特別価格でしたよ。

IMG_1517

再生ヘッドと録音ヘッドを、綺麗にします。
ピンチローラが緑色
ヘッドクリーナが赤色
どちらもエチルなんですが、希釈率で区別してんのか?
オーディオ・テクニカ日本製と表示


IMG_1518

LINE入力してもVU計のR側の針が、振れません。
何故? 再生は、出来るのに録音は、片落ち?
ハッ~?
チャチャッとバラしてみましょう。


IMG_1523

IMG_1528

ヘッド下の、再生用?基板を触ると(基板中央付近)
音でるやん!


IMG_1522

左右正常やん?
録音ボタンを押すと、メカ的に基板上の録音SWを下方に押す!

IMG_1529_LI

押されると、L・RのスライドSWが録音側に切り替わるようです?

IMG_1525

この現象は、接触不良なんですね!
右側のSWの接触不良と判断
なんとか、接点復活剤で正常になりました。
ラッキー


IMG_1527

左側の基板は、再生時のレベル調整が出来ます。
再生時に、L・Rの音量に違いがあればこの、ボリュームで調整出来ます。
右側の基板が多分、録音用調整用かと?

オートストップ機構が時々ミスするので、バラして清掃しました。
E-リング飛んで行くので、ご注意


IMG_1520

IMG_1521

IMG_1530

ついでにVUメータ付近も清掃しましたよ~
黄色矢印 VUメータランプ。
白色矢印 ただのスポンジ


IMG_1531

吉田 拓郎 in武道館ライブ
録音完

最近頸椎が痛むので、この辺で。
では、又



釣果情報収集の為 夢舞大橋へ出かけました。

IMG_2068

家族連れが、チラホラと。
”イナダ”が釣れていました。


橋脚の横で、なんやらワイワイ大物を、釣ったようです。

IMG_2069

なッなんとエイでは、ないか

IMG_2070

よーく見ると、針がヒレに引っかかってますがな

IMG_2071

頭から入れたり、尻尾から入れようとしても 大きくて無理ざんす。

タモに、入らず~


IMG_2072

約一時間格闘して、最後は プッツン
久し振りの大物を、見せて戴きました。

IMG_2073

近日中に、来てみましょう

では、又

ぼけ防止の為、網戸の張り替えを実施。
                        (昨日8日の、作業です)
部品と工具類を揃えます。

張り替えよう防虫ネット・網押えゴム・ローラ・カッター

IMG_1532

押えゴムを、入れるローラです。

IMG_2055

防虫網を、サッシ大に切断します。

IMG_2056
押えゴムを、ローラを使って防虫網をサッシに、はめ込みます。
余った網は、カッターでカットします。
カッターの刃は、常に新品を使うのがコツです。

IMG_2057

1時間もあれば、2セット完成です。
意外と簡単ですよ

お昼は、ご褒美に ミックスフライ定食を頂きました。

IMG_2047

ゲップ 食べ過ぎやん

弁天町近くの、赤丸食堂でした。

IMG_2048

IMG_2046

ワンコインでも腹一杯に、にゃるよ~

では。
